昨天，位于浦口的青奧體育公園內的市級體育中心工程正處于收尾階段，其余項目均已交付。工程由一場一館組成，外形猶如一只巨型的“江鷗”。青奧體育公園完工后，不但可以承接NBA、輪滑等國際頂級賽事，還可以舉辦大型演藝等活動。

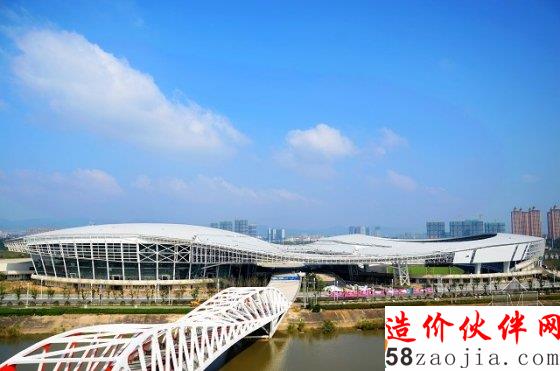

南京青奧體育公園

南京青奧體育公園

鋼結構工程獲“中國鋼結構金獎”

青奧體育公園市級體育中心工程由一場一館組成，外形尤如一只巨型的“江鷗”。施工方南京建工集團項目部經理介紹，室外體育場建筑面積32000平方米，能容納20000名觀眾；室內體育館建筑面積約123000平方米，有21000個座位，是目前全國最大的室內體育館，有舉辦NBA籃球賽的資質，將作為“2019年男籃世界杯”的分賽場承擔部分賽事。

該工程總用鋼量達到15000多噸。由于體育中心工程的跨度最大達到148米，且造型復雜，其中有大量的異性曲線結構和大跨度結構，給施工帶來了難度。為解決這一難題，南京建工集團技術團隊在工程中運用BIM技術，通過3D建模，提前發現問題，解決工序間的交叉矛盾，精確放樣，不但保證了工程質量，也減少返工，節約了工期。特別是管線相互矛盾的地方，通過調整工序能避開這些矛盾。

在室內體育館，記者看到頂部大量的管桁架�！拔覀兓ㄔ阡摻Y(jié)構上的施工時間只有7個月，”池蘇慶說，“工作量大的時候，現場有十幾臺吊車同時在操作，管桁架很重，我們300噸的吊機有2臺，200噸的吊機有4臺。由于跨度大，從一個支撐點到另一個支撐點很遠，我們用鋼管做支架，通過BIM計算出支撐點的位置，然后到現場按方位拼裝�！�

體育館外部的幕墻由11000多塊玻璃組成，整體造型為弧形、類橢圓錐形狀。每一塊玻璃都有其自身尺寸，相互之間不能代替更換。通過BIM技術的應用可以自動生成帶編號和三維空間坐標的加工圖紙，通過精確測量技術、誤差消減技術和BIM技術的聯合測量校正，使得每一塊玻璃在拼裝時可以嚴絲合縫。

籃球場中藏溜冰場

據悉，體育館的地下室有4萬平方米，建成后有的做停車場，有的做設備用房，有的做培訓基地；一樓是運動員、教練員的休息室、安保用房和會議室；二樓至五樓是觀眾席，四樓有VIP包廂；六樓是設備用房。

一樓有一個符合美國NBA標準的籃球賽場，神奇的是，在籃球賽場中心區域，還建有一個冰場。這片區域平時是耐磨的水泥地面，打籃球時鋪上可卸式活動地板，需要變身為溜冰場時則把地板撤掉，地下有預先埋好的制冷系統，在地面上一邊灑水一邊制冷，冰塊凝固后刨平就成了溜冰場。使用完后關掉制冷系統，冰塊融化后會通過旁邊的排水系統排掉。

S形城南河景觀橋每個鋼部件都得量身定做

連接青奧體育公園的南北地塊之間的城南河景觀橋是一座彎扭結構的橋，橋長150米，雖然橋不大，但受力體系與“鳥巢”一樣。橋面呈S形，橋的上部結構是空間曲面鋼桁架結構，呈現的也是S形。整座橋的用鋼量近2000噸，所有的鋼構件沒一個相同。南京建工集團專門為橋的每個鋼部件量身定做了模具，每道工序都是一步一驗，逐一精確完成桁架吊裝與拼接。

青奧體育公園市級體育中心工程的質量目標是“魯班獎”。目前該工程己獲“中國鋼結構金獎”，BIM技術的應用獲得了全國二等獎，為創“魯班獎”奠定了堅實的基礎。

青奧體育公園完工后，不但可以承接NBA、輪滑等國際頂級賽事，可以舉辦大型演藝等活動。同時也可以滿足百姓日常的休閑、健身、運動需求，特別對于江北市民來說，新增了一座健身場所。
