BIM作為建筑業的革命性技術，其優勢和重要性正在被越來越多的業內人士所認同。然而，對于許多設計師而言，BIM目前的使用還處于非常初級的階段。BIM到底好不好用?熟練掌握后又能發揮多大作用?

近日，采用三維設計長達十幾年的獨立建筑設計師邢豫元在接受采訪時，分享了他對于BIM設計的感受和經驗。

“以一當十”的BIM

“最初開始嘗試三維設計，純屬‘被逼無奈’。”邢豫元回憶道，十幾年前尚在市建筑設計研究院工作的他，因?yàn)橐淮雾?xiàng)目設計的樓梯形狀比較特殊，用二維圖紙“怎么也畫不出來”，于是開始首次嘗試用三維建模，結果沒想到效果很好，僅用了一兩天的時間就讓困擾了一個多月的問題迎刃而解。從此，邢豫元發現了三維設計無可比擬的優勢，開始主動拋棄二維設計，全面采用三維數字化設計，極大地提高了工作效率。

如今的邢豫元，借力BIM技術，用“以一當十”來形容并不過分。自2005年成為獨立建筑師后，他憑借Micro鄄Station軟件，經常獨立完成整個項目的設計及施工配合工作。朝外悠唐生活廣場、遠洋萬合公館、唐山新世界中心，你可能很難想象這些知名項目的外立面設計全部由設計師一人獨立完成。“采用三維設計之后，從結構到管線到外立面的設計都可以由設計師一個人完成。不僅可以顯著提高工作效率節省人力，還能更加精確地進行設計表達并指導施工。”邢豫元告訴記者，如果按照傳統的設計模式，不僅畫圖要耗費大量時間，還要派人專門負責和建筑結構比對圖紙、管線排查、統計門窗數量等，而這些在BIM模型中都已優化整合。

在BIM技術的支持下，設計師、業主、施工方對于項目的認知和溝通也更加充分。Bentle技術經理趙順耐表示，普通建筑師在設計外立面效果時，往往都是非常淺層次地從自身角度出發進行設計，如果再繼續深入，就需要其他專業的協調與配合。而在BIM環境下，由于是百分百模擬實際情況，所以設計師從一開始就要直接面對工程本身，能夠更加切實、全面、細致地進行相關設計，并與施工形成良好銜接。我們看到，采用BIM軟件輸出的效果圖非常逼真，與項目建成后的實景照片幾乎一致。

打破二維局限

這種新型設計工具的到來不僅打破了二維設計的種種局限性，同時也在改變著設計師的傳統設計思維和工作模式。“以往我們進行二維設計的時候，由于工具的制約，形成了一些表達不是很充分的思維慣性。想象是一個樣子，實際出來卻往往有差距。而面對三維設計，可以說設計師從一開始考慮的東西就比二維更加準確豐富。”趙順耐表示，采用三維設計可以大大減少設計師出錯的概率，讓設計更加準確可行。

對此，邢豫元也深有感觸，他表示，傳統的二維設計是一種“平立剖”的表達方式，圖紙出錯的概率建立在個人水平和職業道德的基礎之上，經常出現多一個厘米、少一個厘米對接不上的尷尬局面。如果項目規模龐大復雜，那么出錯的情況則會更加糟糕。而采用三維設計，直觀地進行測量控制，不可能出現對接不上的情況。因此，當前許多設計院也常常利用三維建模對二維圖紙進行“糾錯”。

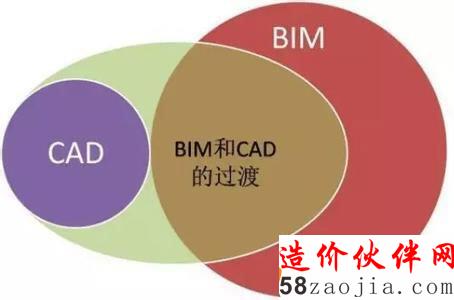

即便如此，趙順耐看來，二維和三維并不存在對立關系，二維設計同樣是一種表達方式，可以根據設計需要選擇，沒有必要為了三維而三維，而B(niǎo)IM模型也可以很方便地輸出二維圖紙。

眼下，許多設計院都在推行BIM設計，然而不少設計師特別是一些年紀較大的設計師對于使用BIM依然缺乏動力。原因?yàn)楹?邢豫元認為，首先設計師上學時就很少能學到關于三維設計的有效內容，很多授課老師都不會三維設計。而工作后，一方面二維設計在業內依然普遍，另一方面設計師覺得BIM難度較大，不愿意投入精力去學。“實際上，看似復雜的東西往往是用最簡單的東西來實現，BIM也不例外。關鍵是我們是否轉變了理念去真正認識和了解它。”趙順耐最后表示。
