摘要：1160名施工人員和22臺重型吊車同時施工，在沒使用一張施工平面圖的情況下，將2400噸鋼材制成7100件鋼構件，耗時51天，搭建起國內體量最大的網殼結構建筑。

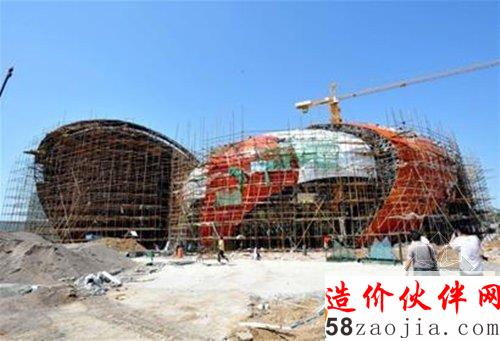

“大海螺”施工現場

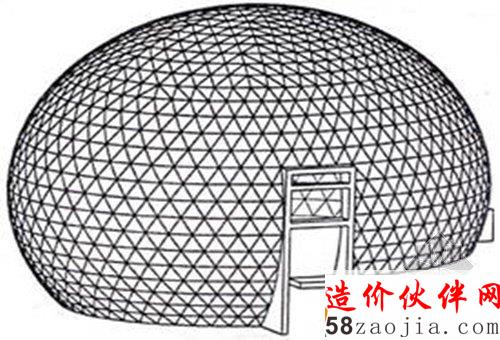

網殼結構效果
51天建成鋼鐵“大海螺”
9月17日上午10時許，記者在開發區白果樹海邊看到，一個巨大的鋼鐵建筑正在一片空地上建設，無數工人在不規則圓頂上安裝彩色外殼。這個橢圓形的鋼鐵建筑從地面看有點像北京的“鳥巢”。
記者隨后登上工地旁邊近80米高的塔吊，從高空俯瞰，這個建筑完全就是一個巨大的海螺�！罢麠澖ㄖ耐庑文７铝撕Ｂ莸男螤�，整體全部都是螺旋流線型，沒有一條直線，這在建筑施工中的難度非常大�！必�(fù)責施工的中建八局相關負責人告訴記者，由于海螺周身全部都是曲線，在設計初期采用了網殼結構，整個建筑全部用7000多件規格不一的鋼結構，利用螺絲、鉚釘和焊接拼裝而成。據介紹，這棟建筑今年7月28日開工建設，昨天主體鋼結構全部完工。由于工地附近沒有居民區，不存在夜間擾民的問題，為趕工期，施工單位同時動用了1160名工人、250臺焊機，24小時不間斷施工，僅用51天就主體完工，同時開始鋪設圓形墻體彩瓦。
整體施工沒有一張圖紙：
“占地4100平方米的鋼結構建筑，整個施工過程卻沒有一張圖紙�！奔夹g(shù)人員說，與普通建筑不同，“大海螺”樓體是不規則的螺旋形，期間沒有明顯的分層和斷面，也就是說，在同一等高線中，每一米的平面構造都不一樣，因此施工設計中就沒有傳統的分解平面圖。全部施工全靠一個電腦軟件形成的三維立體圖。技術人員按照三維立體圖將“大海螺”縱向“切”成10大塊，每一塊都對應一個由技術人員和施工人員組成的施工隊，10個施工隊同時在工作面上施工。10個施工隊之間又有專門的聯絡組，負責施工組之間的技術和施工協調。
7100鋼結構編號“搭積木”
“主體建筑使用的7000多件鋼結構桿件，沒有一個是重樣的，每一個都要單獨手工切割打磨。”技術人員告訴記者，從“大海螺”的“螺心”開始，建筑高度和墻面弧度都是逐漸增高變化，因此包括支柱、連接桿件在內的每一個金屬構件，形狀大小都不相同，因此就不存在其他建筑可以批量制作的預制件。技術人員根據電腦中的三維立體圖，將這個直徑86.8米、高23.1米的“大海螺”全部打散，拆解成7100塊形狀不同的構件，然后根據安裝順序，交由施工人員逐一加工�！�7000多個構件，安裝時如果一個錯了，整個建筑就錯了�！奔夹g(shù)人員說，雖然每個構件技術參數不同，但肉眼很難分辨，因此就會出現“失之毫厘、謬以千里”的放大效果。如果一個構件安裝錯誤沒有及時發現，后面施工繼續安裝，微小的誤差就會逐漸放大，當發現錯誤時，再回頭查找問題源頭，其難度會更大。因此，每加工一個構件，技術人員都要對其詳細編號，其編號有十幾位之多。然后，施工人員就像“搭積木”一樣，將這些金屬構件“對號入座”。
“大海螺”焊縫長32公里
在“大海螺”施工中，安裝難度最大的就是總長達到203米的彎曲大梁，其總重量達到241.7噸。施工人員將其分成23段加工，最重的一段重達12噸。據介紹，“大海螺”施工無法分層、分段安裝，大量鋼構件加工好后，必須全方位同時拼接安裝。施工方在現場同時布置了22臺百噸位級的重型吊車，在“大海螺”周圍呈360度同時起吊。數百名焊接工人在各個拼接點，同時焊接拼裝。技術人員告訴記者，雖然每個焊接點不算起眼，但整個建筑的焊接點焊縫連接起來，長度將超過32公里！
將成為影視展示中心
“我們準備申報國家建筑方面的科技獎�！敝薪ò司窒嚓P(guān)負責人告訴記者，目前 “大海螺”主體結構共使用鋼材2400噸，無論在體量還是施工難度上都刷新了國內網殼結構建筑的歷史記錄。據了解，北京奧林匹克體育中心綜合體育館就是采用了網殼結構建造，其最長跨度為83米，而“大海螺”已經達到86.8米。據介紹，“大海螺”建成后將作為一個影視展示中心向市民開放，獨特的建筑外形也將成為島城西海岸的新地標。
